1x120/16mm² XLPE (YAXC7V-R) AL/Alüminyum Çelik Zırhlı Kablo (1 Metre)_DGJLT389
Ürün Tipi
XLPE YAXC7V-R (A2XSY) 20.3/35 kV XLPE AL/ALÜMİNYUM XLPE İzoleli, Tek Damarlı Çok Telli, Bakır Ekranlı, Alüminyum İletkenli Kablo
|
Tip
|
YAXC7V-R (TSE), NA2XSY(VDE), 2AXSY(IEC), Al/XLPE/SC/PVC (BS)
|
|
Standartlar
|
TS IEC 60502-2, TSE K 204, Teknik Şartname, VDE 0276
|
|

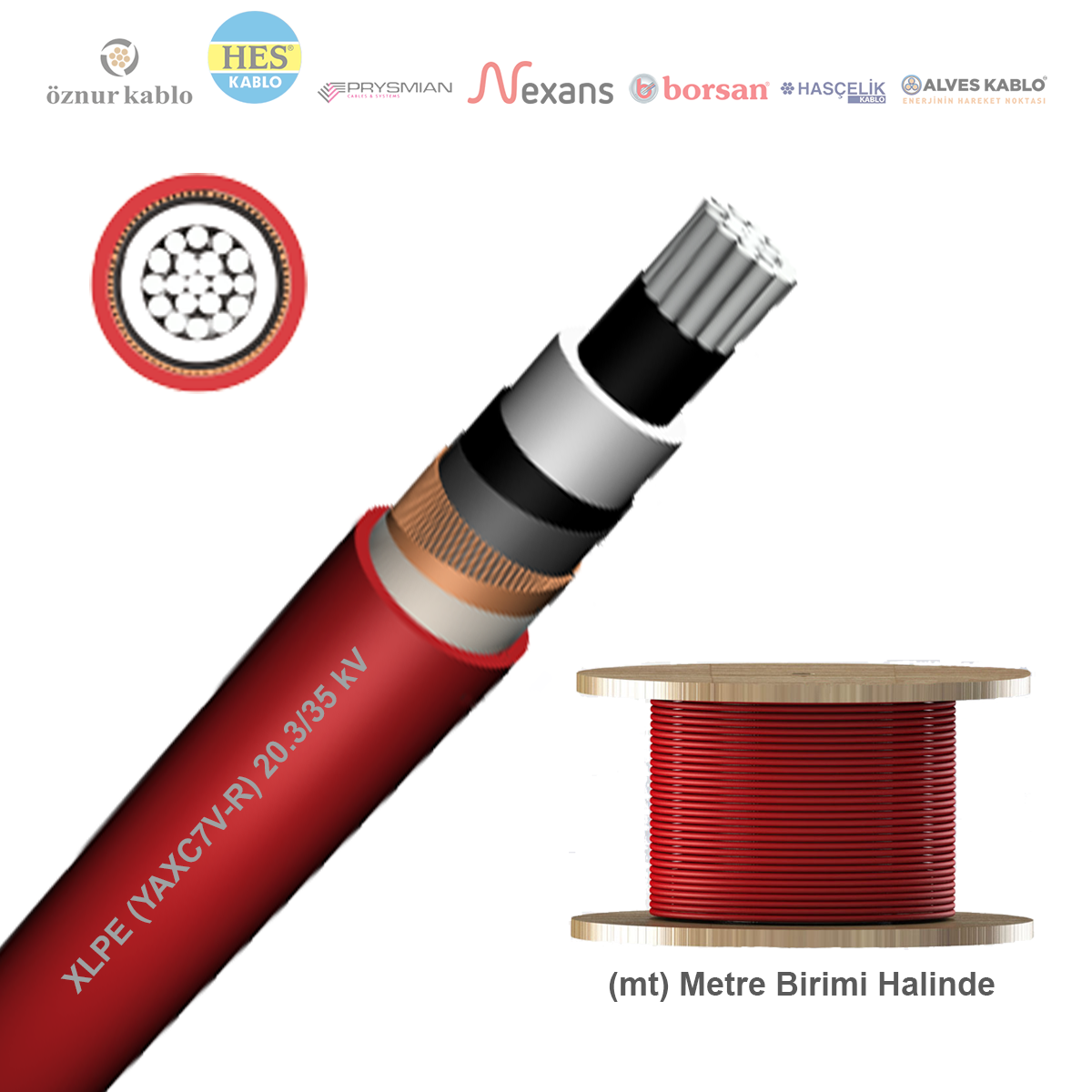

Yapısı
|
Alüminyum iletken, İç yarı iletken, XLPE izole, Dış yarı iletken, Yarı iletken bant, Bakır siper, Bakır tutucu bant, Polyester bant, PVC dış kılıf
|
|
Kullanıldığı Yerler
|
Ağır işletme şartlarında, Yeraltında, Güç merkezlerinde, Şalt tesislerinde, Şehir şebekelerinde, Endüstri tesislerinde, Toprak altında ve kablo kanalında kullanılır.
|
|
Teknik Veriler
|
Maks. çalışma sıcaklığı 90°C |
Marka Kapsamı
Bu ürün; aşağıdaki markalar kapsamında temin edilmektedir;
Ayrıntılı teknik özellikler için, aşağıda yer alan tablonun ilgili satır alanına bakınız.
|
Boyut ve Ağırlıklar
|
Elektriksel Bilgiler
|
||||||||||
|
Nominal Kesit
|
Dış Çap Yaklaşık
|
Net Ağırlık
|
Standart Sevk Uzunluğu
|
Standart Sevk Makara Ölçüleri
|
20 °C’de maks. iletken direnci
|
İletken başına endüktans (yaklaşık)
|
İşletme kapasitesi (yaklaşık) 20 °C’de
|
Akım taşıma kapasitesi (yaklaşık)
|
|||
|
(mm²)
|
(mm)
|
(kg/ km)
|
(m)
|
(cm)
|
(ohm/ km)
|
(mH/km)
|
(mikrofarad/km)
|
Toprakta (A) 20°C’de
|
Havada (A) 30°C’de
|
||
|
•••
|
|
•••
|
|
•••
|
|||||||
|
1x35/16 rm
|
34,0
|
1100
|
1000
|
180
|
0,868
|
0,77
|
0,51
|
0,11
|
160
|
135
|
185
|
|
1x50/16 rm
|
35,0
|
1200
|
1000
|
200
|
0,641
|
0,75
|
0,49
|
0,12
|
195
|
175
|
215
|
|
1x70/16 rm
|
37,0
|
1350
|
1000
|
220
|
0,443
|
0,71
|
0,46
|
0,13
|
235
|
210
|
270
|
|
1x95/16 rm
|
39,0
|
1500
|
1000
|
220
|
0,320
|
0,69
|
0,44
|
0,15
|
280
|
255
|
325
|
|
1x120/16 rm
|
40,0
|
1600
|
1000
|
220
|
0,253
|
0,66
|
0,42
|
0,16
|
320
|
290
|
375
|
|
1x150/25 rm
|
42,0
|
1850
|
1000
|
220
|
0,206
|
0,64
|
0,41
|
0,17
|
352
|
320
|
425
|
|
1x185/25 rm
|
44,0
|
2050
|
1000
|
220
|
0,1640
|
0,63
|
0,39
|
0,18
|
400
|
365
|
485
|
|
1x240/25 rm
|
47,0
|
2300
|
1000
|
220
|
0,1250
|
0,60
|
0,38
|
0,20
|
460
|
425
|
570
|
|
1x300/25 rm
|
49,0
|
2600
|
1000
|
240
|
0,1000
|
0,59
|
0,37
|
0,21
|
515
|
475
|
645
|
|
1x400/35 rm
|
52,0
|
3100
|
1000
|
240
|
0,0788
|
0,57
|
0,35
|
0,23
|
570
|
540
|
735
|
|
1x500/35 rm
|
56,0
|
3550
|
1000
|
240
|
0,0605
|
0,55
|
0,34
|
0,26
|
630
|
610
|
830
|
|
1x630/35 rm
|
60,0
|
4100
|
1000
|
260
|
0,0469
|
0,52
|
0,33
|
0,29
|
720
|
690
|
945
|
