1x150/25mm² XLPE (YXC7V) CU/Bakır Çelik Zırhlı Kablo (1 Metre)_ DGJSTUZ3
Ürün Tipi

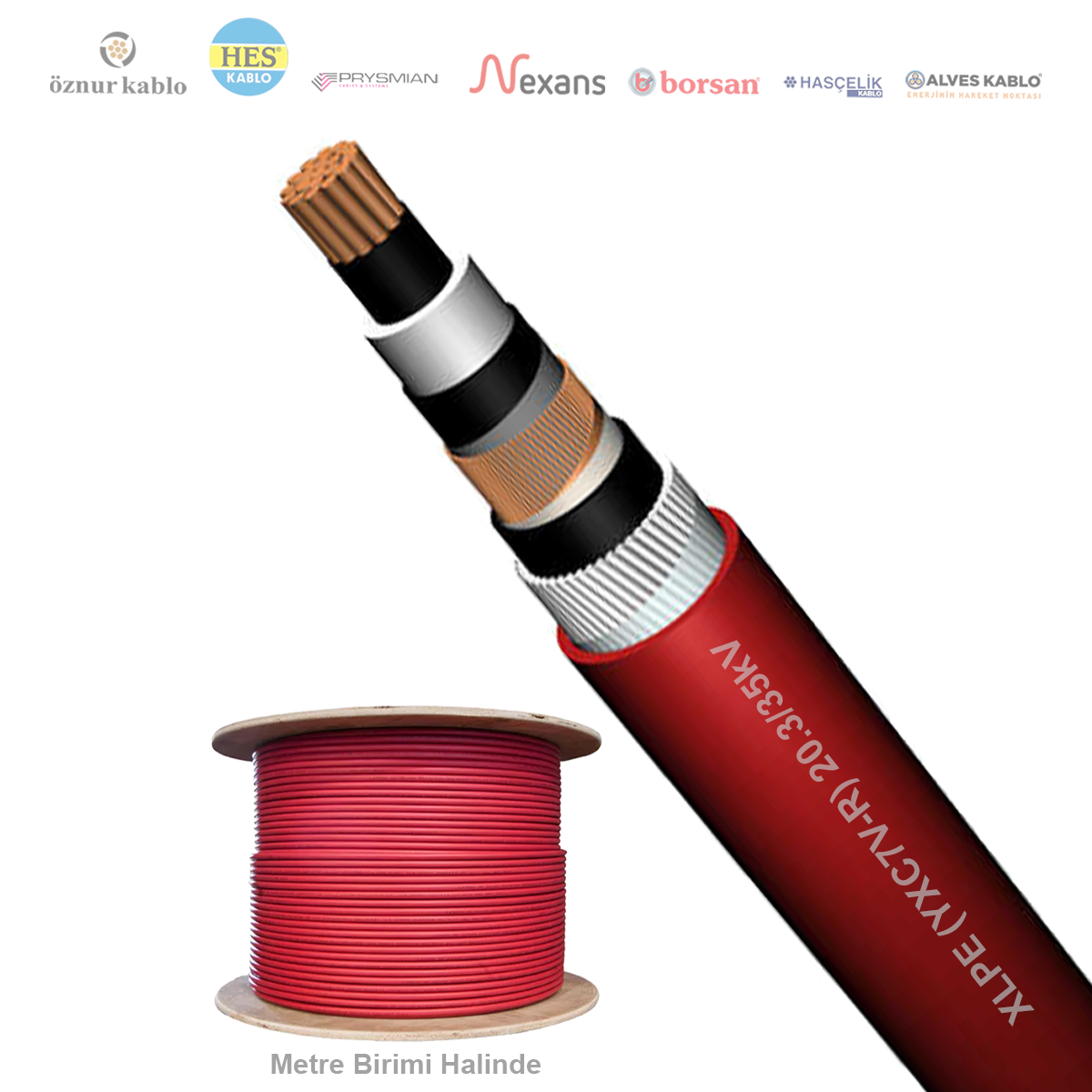

XLPE (YXC7V-R) (2XSY) 20.3/35kV XLPE İzoleli, Tek Damarlı, Çok Telli, Bakır Ekranlı, Bakır İletkenli Kablo
Üç damarlı, çok telli, bakır iletkenli, dielektrik kayıpları çok küçük XLPE yalıtkanlı, elektriksel alanı homojenleştirici özel iç ve dış yarı iletken tabakalı, yüksek kısa devre akımlarına karşı uygun kesitte ve özel olarak ilave edilmiş bakır ekranlı, yassı galvanizli çelik tel zırhlı ve galvanizli çelik tutucu bantlı, PVC dış kılıflı orta gerilim enerji kabloları.
Teknik Bilgiler
-TS IEC 60502-2’ye göre üretilirler.
- İzin Verilen İşletme Sıcaklığı: 90 ºC
- Maksimum Kısa Devre Sıcaklığı: 250 ºC (Kısa devre zamanı t ≤ 5 sn. için)
- İletken Yapısı: Rijit
- FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2
- Test Gerilimi (AC): 3,5Uo
- Galvanizli Yassı Çelik Tel Zırhlı
Kullanıldığı Yerler
Elektriksel kayıpları benzerlerine göre çok düşük olan bu kablolar, kısa devre akımlarının büyük olduğu büyük yerleşim ve sanayi bölgelerinin elektrik enerjisi ile beslenmelerinde ve yük artışları beklenen şebekelerde, hariçte, kablo kanallarında, dahilde ve toprak altında kullanılırlar. Özel olarak üretildiklerinde tatlı ve tuzlu suda kullanılırlar.
Marka Kapsamı
Bu ürün; aşağıdaki markalar kapsamında temin edilmektedir;
Ayrıntılı teknik özellikler için, aşağıda yer alan tablonun ilgili satır alanına bakınız.
rm : Bükülü iletken
|
Boyut ve Ağırlıklar
|
Elektriksel Bilgiler
|
|||||||||||
|
Nominal Kesit
|
Dış Çap Yaklaşık
|
Net Ağırlık
|
Standart Sevk Uzunluğu
|
Standart Sevk Makara Ölçüleri
|
20 °C’de maks. iletken direnci
|
İletken başına endüktans (yaklaşık)
|
İşletme kapasitesi (yaklaşık) 20 °C ’de
|
Akım taşıma kapasitesi (yaklaşık)
|
||||
|
(mm² )
|
(mm)
|
(kg/ km)
|
(m)
|
(cm)
|
(ohm/ km)
|
(mH/km)
|
(mikrofarad/km)
|
Toprakta (A) |
Havada (A) |
|||
|
•••
|
|
•••
|
|
•••
|
|
|||||||
|
1x35/16 rm
|
34,0
|
1300
|
1000
|
180
|
0,524
|
0,77
|
0,51
|
0,11
|
200
|
190
|
238
|
198
|
|
1x50/16 rm
|
35,0
|
1450
|
1000
|
190
|
0,387
|
0,75
|
0,49
|
0,12
|
240
|
225
|
286
|
238
|
|
1x70/16 rm
|
37,0
|
1700
|
1000
|
190
|
0,268
|
0,71
|
0,46
|
0,13
|
300
|
225
|
356
|
296
|
|
1x95/16 rm
|
39,0
|
2000
|
1000
|
200
|
0,193
|
0,69
|
0,44
|
0,15
|
360
|
275
|
434
|
361
|
|
1x120/16 rm
|
40,0
|
2350
|
1000
|
210
|
0,153
|
0,66
|
0,42
|
0,16
|
420
|
330
|
500
|
417
|
|
1x150/25 rm
|
42,0
|
2750
|
1000
|
210
|
0,124
|
0,64
|
0,41
|
0,17
|
475
|
375
|
559
|
473
|
|
1x185/25 rm
|
44,0
|
3100
|
1000
|
220
|
0,0991
|
0,63
|
0,39
|
0,18
|
542
|
420
|
637
|
543
|
|
1x240/25 rm
|
47,0
|
3800
|
1000
|
220
|
0,0754
|
0,60
|
0,38
|
0,20
|
590
|
470
|
745
|
641
|
|
1x300/25 rm
|
49,0
|
4500
|
1000
|
230
|
0,0601
|
0,59
|
0,37
|
0,21
|
620
|
550
|
846
|
735
|
|
1x400/35 rm
|
52,0
|
5450
|
500
|
230
|
0,0470
|
0,57
|
0,35
|
0,23
|
670
|
586
|
938
|
845
|
|
1x500/35 rm
|
56,0
|
6550
|
500
|
220
|
0,0366
|
0,55
|
0,34
|
0,26
|
770
|
760
|
1040
|
950
|
|
1x630/35 rm
|
60,0
|
8100
|
500
|
220
|
0,0283
|
0,52
|
0,33
|
0,29
|
850
|
840
|
1120
|
1040
|
