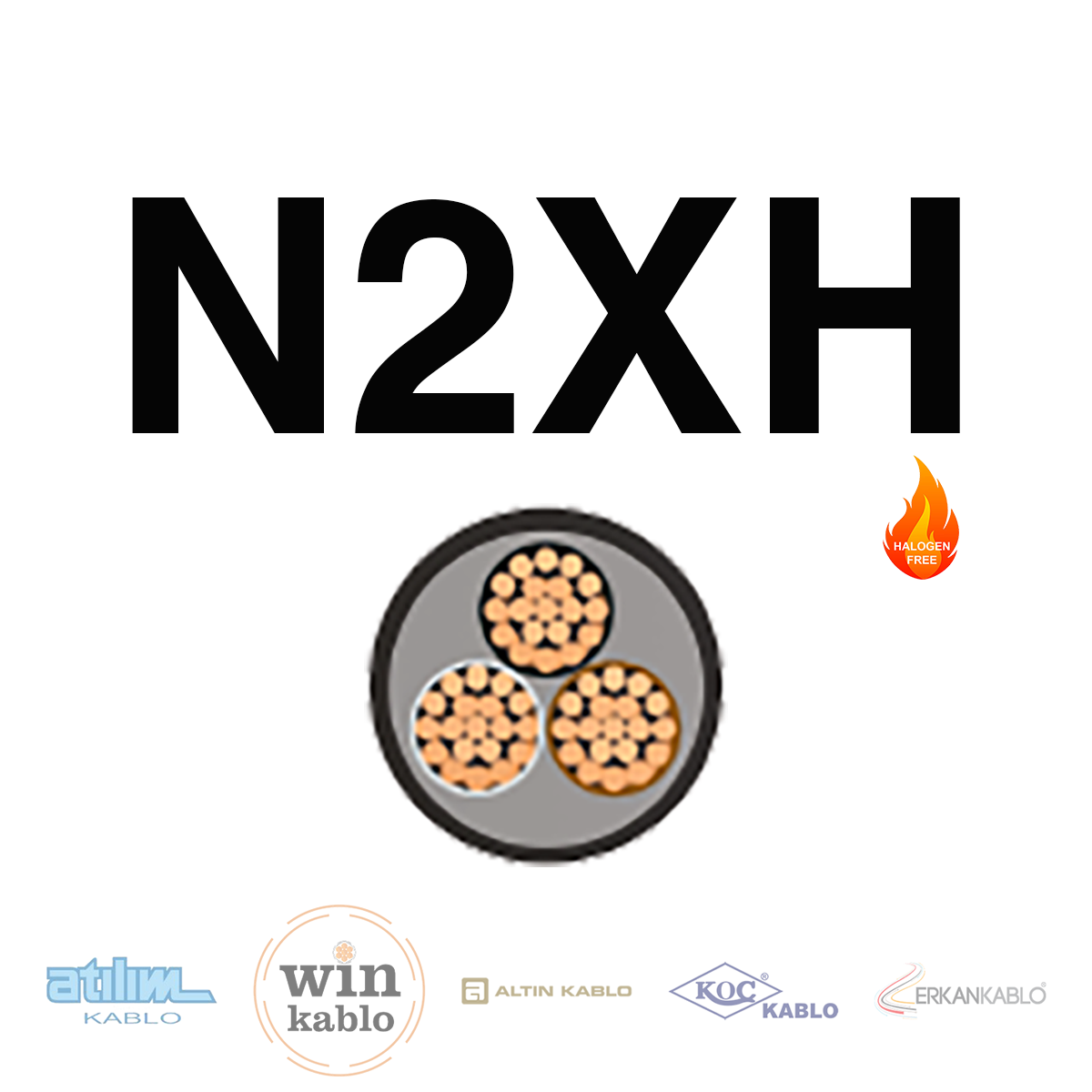

3x1.5mm² N2XH Kablo (1 Metre)_HKMPSVZ3

Ürün Tipi

N2XH 0.6/1kV Bir veya çok damarlı, tek veya çok telli bakır iletkenli, özel sentetik yalıtkanlı özel sentetik dış kılıflı, alevi iletmeyen, halojenden arındırılmış yangın sırasında yoğun duman tabakası oluşturmayan kablolar.

Marka Kapsamı

Bu ürün,  aşağıdaki markalar kapsamında temin edilmektedir.

 Teknik Bilgiler

- TS HD 604 S1 5G’ye uygun olarak üretilirler.
- İzin verilen işletme sıcaklığı: 90 ºC
- Maksimum Kısa Devre Sıcaklığı: 250 ºC
- İletken Yapısı: Rijit
- LS (Düşük Duman) Testi: IEC 61034 -1/2
- Yanan Damlacık Testi: IEC 60332-1-3
- HF (Halojenden Arındırılmışlık) Testi: IEC 60754 - 1/2
- FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2 ve IEC 60332-3-24 Cat.C
- CPR (Yapı Malzemeleri Yönetmeliği) Testi: EN 50399

Kullanıldığı Yerler

Bu kablolar, yangına karşı alınması zorunlu güvenlik tedbirlerinin olduğu okullar, hastaneler, toplantı ve alışveriş merkezleri gibi yerlerde dahili ve harici mekanlarda kullanılırlar.

Ayrıntılı teknik özellikler için, aşağıda yer alan tablonun ilgili satır alanına bakınız.

Boyut ve Ağırlıklar				Elektriksel Bilgiler
Nominal Kesit	Dış Çap Yaklaşık	Net Ağırlık Yaklaşık	1000 m Kablo İçin Sevk Makara Ölçüleri	20 °C’ de İletken DC Direnci (Maks.)	Akım Taşıma Kapasitesi
					Toprakta (A)	Havada (A)
mm²	mm	kg/km	cm	ohm/km
3x1.5 re	9,5	135	90	12,1	30	23
3x2.5 re	10,5	175	90	7,41	40	32
3x4 re	12,0	240	90	4,61	52	42
3x6 re	13,0	320	100	3,08	64	53
3x10 rm	16,0	520	110	1,83	86	73
3x16 rm	18,0	710	120	1,15	111	98
3x25 rm	21,5	1040	130	0,727	143	126
3x35 rm	24,0	1350	140	0,524	173	156
3x50 rm	27,0	1780	160	0,387	205	190
3x70 rm	31,5	2500	180	0,268	252	245
3x95 rm	35,0	3300	200	0,193	303	297
3x120 rm	39,0	4250	230	0,153	346	346
3x150 rm	43,5	5100	240	0,124	390	398
3x185 rm	48,0	6400	200*	0,0991	441	455
3x240 rm	53,0	8200	220*	0,0754	511	535
3x300 rm	59,0	10200	240*	0,0601	580	630
3x400 rm	66,0	13000	240**	0,0470	663	740

re : Tek telli iletken, rm : Bükülü iletken, *500 metre kablo için, **250 metre kablo için
