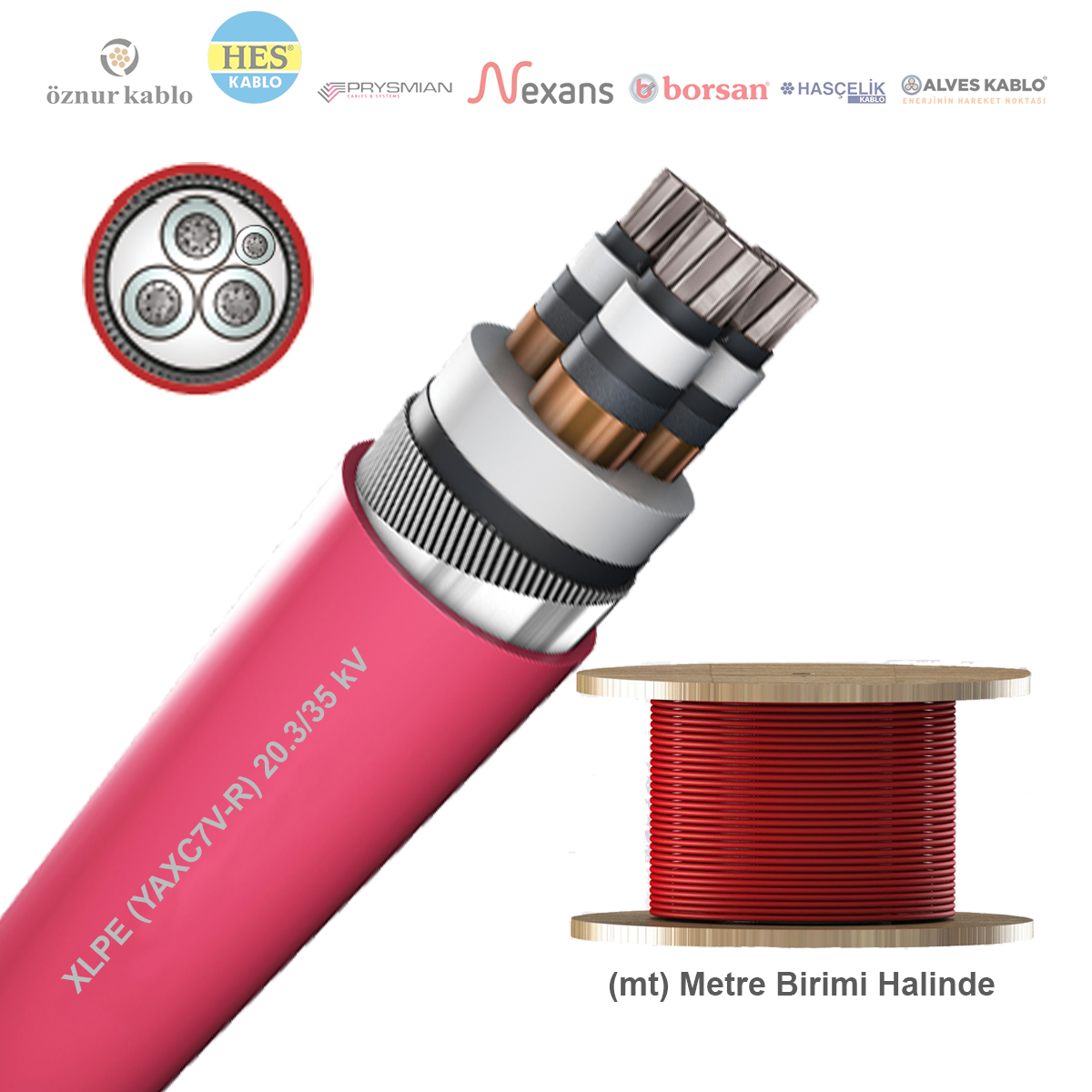

3x240/25mm² XLPE (YAXC7V-R) AL/Alüminyum Çelik Zırhlı Kablo (1 Metre)_DEMQUX14
Ürün Tipi
XLPE YAXC8VZ3V-R (A2XSEYFGbY) 20.3/35 kV XLPE AL/ALÜMİNYUM XLPE İzoleli, 3 Damarlı Çok Telli, Her Damarı Bakır Ekranlı, Yassı Galvanizli Çelik Tel Zırhlı, Alüminyum İletkenli Kablo
|
Tip
|
YAXC7V-R (TSE), NA2XSY(VDE), 2AXSY(IEC), Al/XLPE/SC/PVC (BS)
|
|
Standartlar
|
TS IEC 60502-2, TSE K 204, Teknik Şartname, VDE 0276
|
|
Yapısı
|
Alüminyum iletken, İç yarı iletken, XLPE izole, Dış yarı iletken, Yarı iletken bant, Bakır siper, Bakır tutucu bant, Polyester bant, PVC dış kılıf
|
|
Kullanıldığı Yerler
|
Ağır işletme şartlarında, Yeraltında, Güç merkezlerinde, Şalt tesislerinde, Şehir şebekelerinde, Endüstri tesislerinde, Toprak altında ve kablo kanalında kullanılır.
|
|
Teknik Veriler
|
Maks. çalışma sıcaklığı 90°C |
Marka Kapsamı
Bu ürün; aşağıdaki markalar kapsamında temin edilmektedir;
Ayrıntılı teknik özellikler için, aşağıda yer alan tablonun ilgili satır alanına bakınız.
|
Boyut ve Ağırlıklar
|
Elektriksel Bilgiler
|
||||||||
|
Nominal Kesit
|
Dış Çap Yaklaşık
|
Net Ağırlık
|
Standart Sevk Uzunluğu
|
Standart Sevk Makara Ölçüleri
|
20 °C’de maks. iletken direnci
|
İletken başına endüktans (yaklaşık)
|
İşletme kapasitesi (yaklaşık) 20 °C’de
|
Akım taşıma kapasitesi (yaklaşık)
|
|
|
(mm²)
|
(mm)
|
(kg/km)
|
(m)
|
(cm)
|
(ohm/km)
|
(mH/km)
|
(mikrofarad/km)
|
Toprakta (A) 20°C’de
|
Havada (A) 30°C’de
|
|
3x35/16 rm
|
84,0
|
11000
|
500
|
260
|
0,868
|
0,47
|
0,11
|
140
|
133
|
|
3x50/16 rm
|
87,0
|
11500
|
500
|
260
|
0,641
|
0,45
|
0,12
|
160
|
150
|
|
3x70/16 rm
|
91,0
|
12500
|
250
|
240
|
0,443
|
0,42
|
0,13
|
195
|
190
|
|
3x95/16 rm
|
95,0
|
13500
|
250
|
240
|
0,320
|
0,40
|
0,15
|
235
|
238
|
|
3x120/16 rm
|
99,0
|
14500
|
250
|
240
|
0,253
|
0,39
|
0,16
|
275
|
274
|
|
3x150/25 rm
|
102,0
|
15700
|
250
|
240
|
0,206
|
0,37
|
0,17
|
305
|
309
|
|
3x185/25 rm
|
107,0
|
17000
|
250
|
260
|
0,1640
|
0,36
|
0,18
|
345
|
354
|
|
3x240/25 rm
|
113,0
|
19000
|
250
|
260
|
0,1250
|
0,35
|
0,20
|
410
|
415
|
|
3x300/25 rm
|
118,0
|
20500
|
250
|
260
|
0,1000
|
0,29
|
0,22
|
460
|
500
|
|
3x400/35 rm
|
125,0
|
23000
|
250
|
260
|
0,0788
|
0,28
|
0,24
|
520
|
560
|
