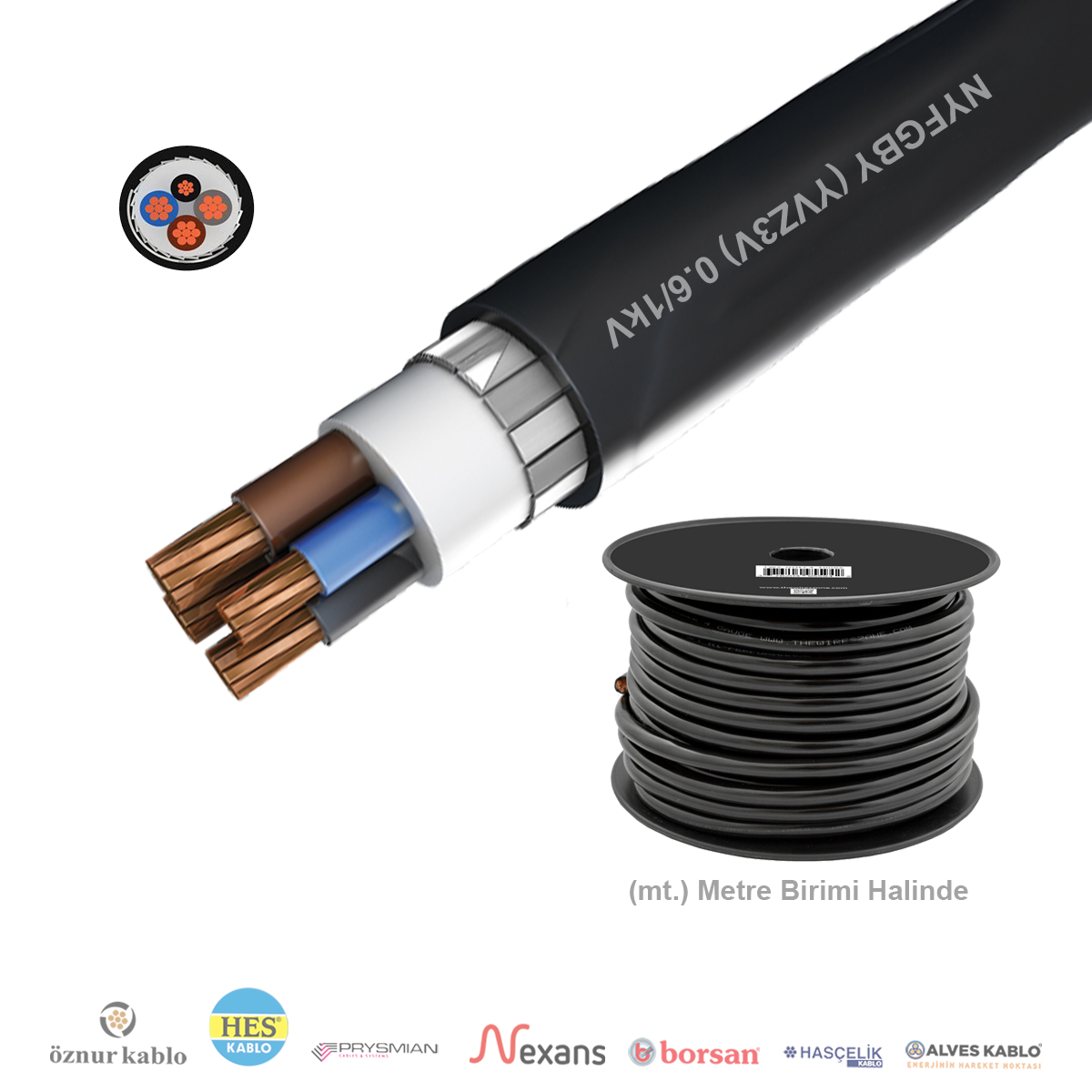

3x25+16mm² NYFGBY (YVZ3V) Çelik Zırhlı Kablo (1 Metre)_ CKRZ2789



Ürün Tipi

YVZ3V-R (NYFGBY) 0,6/1 kV Çok damarlı, çok telli, bakır iletkenli, PVC yalıtkanlı, galvanizli yassı çelik tel zırhlı, çapraz tutucu çelik bantlı, PVC iç ve dış kılıflı enerji kabloları.



Teknik Bilgiler

-TS IEC 60502-1’e göre üretilirler.
- İzin Verilen İşletme Sıcaklığı: 70 ºC
- Maksimum Kısa Devre Sıcaklığı: 160 ºC (Kısa devre zamanı t ≤ 5 sn. için)
- İletken Yapısı: Rijit
- FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2
- CPR (Yapı Malzemeleri Yönetmeliği) Testi: EN 60332-1-2
- Test Gerilimi (AC): 3,5 kV
- Galvanizli Yassı Çelik Tel Zırhlı

Kullanıldığı Yerler

Bu kablolar, üzerlerindeki yassı çelik tellerden oluşan zırh sayesinde mekanik dış tesirlere karşı çok dayanıklıdırlar. Ağır işletme, serim ve montaj şartlarına uygundurlar. Toprak altında ve özel olarak imal edildiklerinde tatlı ve tuzlu suda kullanılırlar.

Marka Kapsamı

Bu ürün;  aşağıdaki markalar kapsamında temin edilmektedir;

Ayrıntılı teknik özellikler için, aşağıda yer alan tablonun ilgili satır alanına bakınız.

rm : Bükülü iletken, *500 metre kablo için, **250 metre kablo için

Boyut ve Ağırlıklar				Elektriksel Bilgiler
Nominal Kesit	Dış Çap Yaklaşık	Net Ağırlık Yaklaşık	1000 m Kablo İçin Sevk Makara Ölçüleri	20 °C’ de İletken DC Direnci (Maks.)	Akım Taşıma Kapasitesi
					Toprakta (A)	Havada (A)
mm²	mm	kg/km	cm	ohm/km
3x16/10 rm	24,5	1325	140	1,15	102	79
3x25/16 rm	28,0	1850	160	0,727	133	100
3x35/16 rm	30,0	2250	160	0,524	159	125
3x50/25 rm	34,0	2900	180	0,387	188	153
3x70/35 rm	38,0	3800	210	0,268	232	195
3x95/50 rm	43,0	4950	230	0,193	280	238
3x120/70 rm	47,0	6150	240	0,153	318	275
3x150/70 rm	51,0	7150	210*	0,124	359	320
3x185/95 rm	56,0	8950	220*	0,0991	406	364
3x240/120 rm	62,0	11000	240*	0,0754	473	430
3x300/150 rm	67,0	14000	210**	0,0601	535	510
3x400/185 rm	78,0	18000	230**	0,0470	613	595
