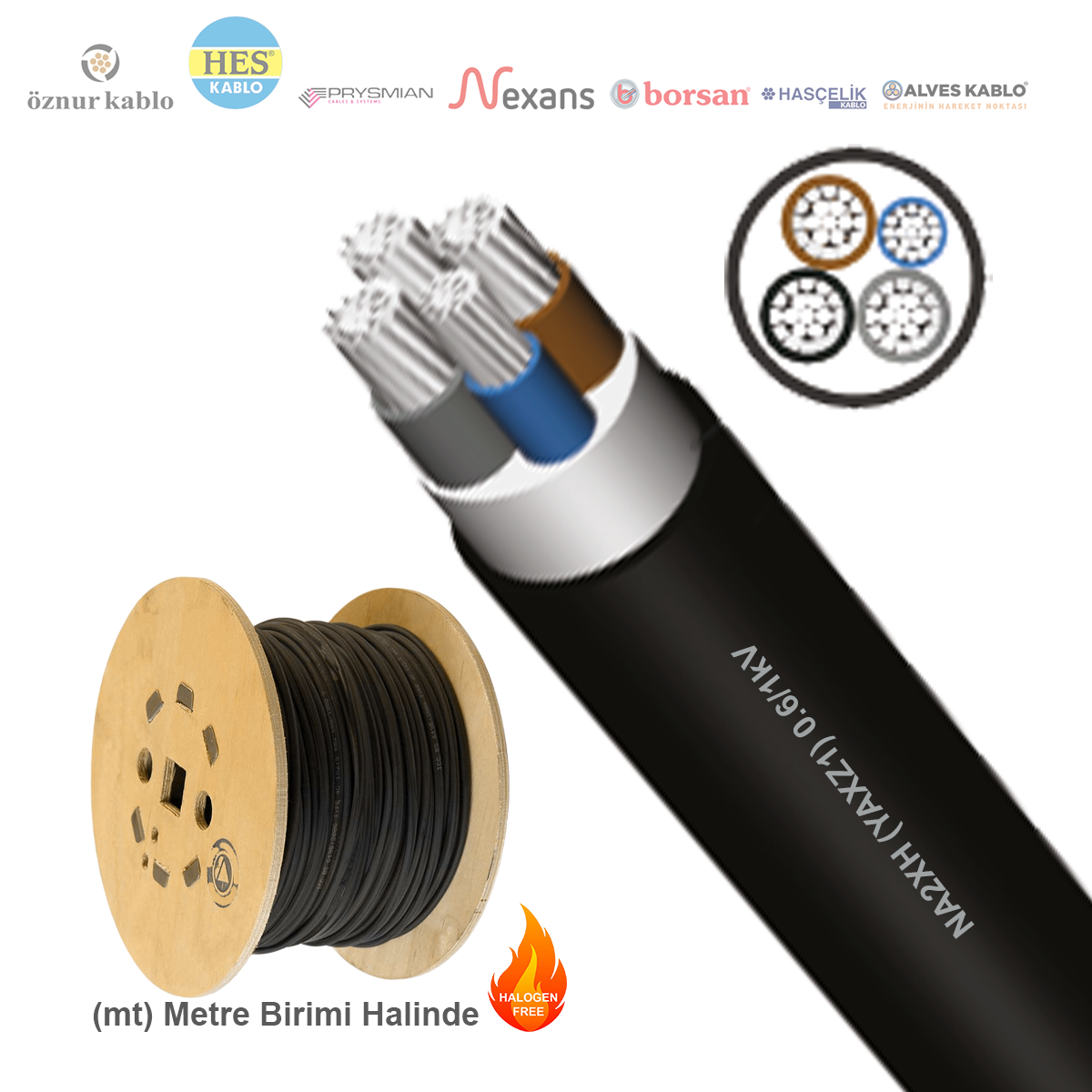

3x300+150mm² NA2XH (YAXZ1) Kablo (1 Metre)_ CGMNPTX9
NA2XH (YAXZ1) 0,6/1 KV Halojensiz, Alev İletmeyen, XLPE İzoleli, Çok Damarlı, Çok Telli, Alüminyum İletken Kablo.
|
Tip
|
YAXV-R, NA2XY
|
|
Standartlar
|
TS IEC 60502-1, VDE 0276
|
|
Yapısı
|
Alüminyum iletken, XLPE izole, PVC dış kılıf
|
|
Kullanıldığı Yerler
|
Dielektrik kaybı çok düşük olan bu kablolar, yerleşim ve endüstri bölgelerinde, hariçte, toprak altında ve kablo kanallarında ani yük değişimlerinin olduğu enerji tesislerinde kullanılır.
|
|
Teknik Veriler
|
Maks. çalışma sıcaklığı 90°C |
Bu ürün; aşağıdaki markalar kapsamında temin edilmektedir.
Ayrıntılı teknik özellikler için, aşağıda yer alan tablonun ilgili satır alanına bakınız.
|
Boyut ve Ağırlıklar
|
Elektriksel Bilgiler
|
|||||
|
Nominal Kesit
|
Dış Çap Yaklaşık
|
Net Ağırlık
|
1000 m |
20 °C’de |
Akım taşıma kapasitesi |
|
|
(mm²)
|
(mm)
|
(kg/km)
|
(cm)
|
(ohm/km)
|
Toprakta (A) |
Havada (A) |
|
3x25/16 rm
|
23,0
|
750
|
140
|
1,200
|
111
|
100
|
|
3x35/16 rm
|
25,0
|
850
|
150
|
0,868
|
132
|
122
|
|
3x50/25 rm
|
29,0
|
1200
|
160
|
0,641
|
157
|
147
|
|
3x70/35 rm
|
33,0
|
1550
|
200
|
0,443
|
195
|
189
|
|
3x95/50 rm
|
37,0
|
2000
|
220
|
0,320
|
233
|
232
|
|
3x120/70 rm
|
41,5
|
2500
|
230
|
0,253
|
266
|
270
|
|
3x150/70 rm
|
45,0
|
3000
|
240
|
0,206
|
299
|
308
|
|
3x185/95 rm
|
51,0
|
3650
|
250
|
0,164
|
340
|
357
|
|
3x240/120 rm
|
56,0
|
4700
|
230*
|
0,125
|
401
|
435
|
|
3x300/150 rm
|
63,0
|
5900
|
240*
|
0,100
|
455
|
501
|
|
3x400/185 rm
|
70,0
|
7550
|
250*
|
0,0778
|
526
|
592
|
