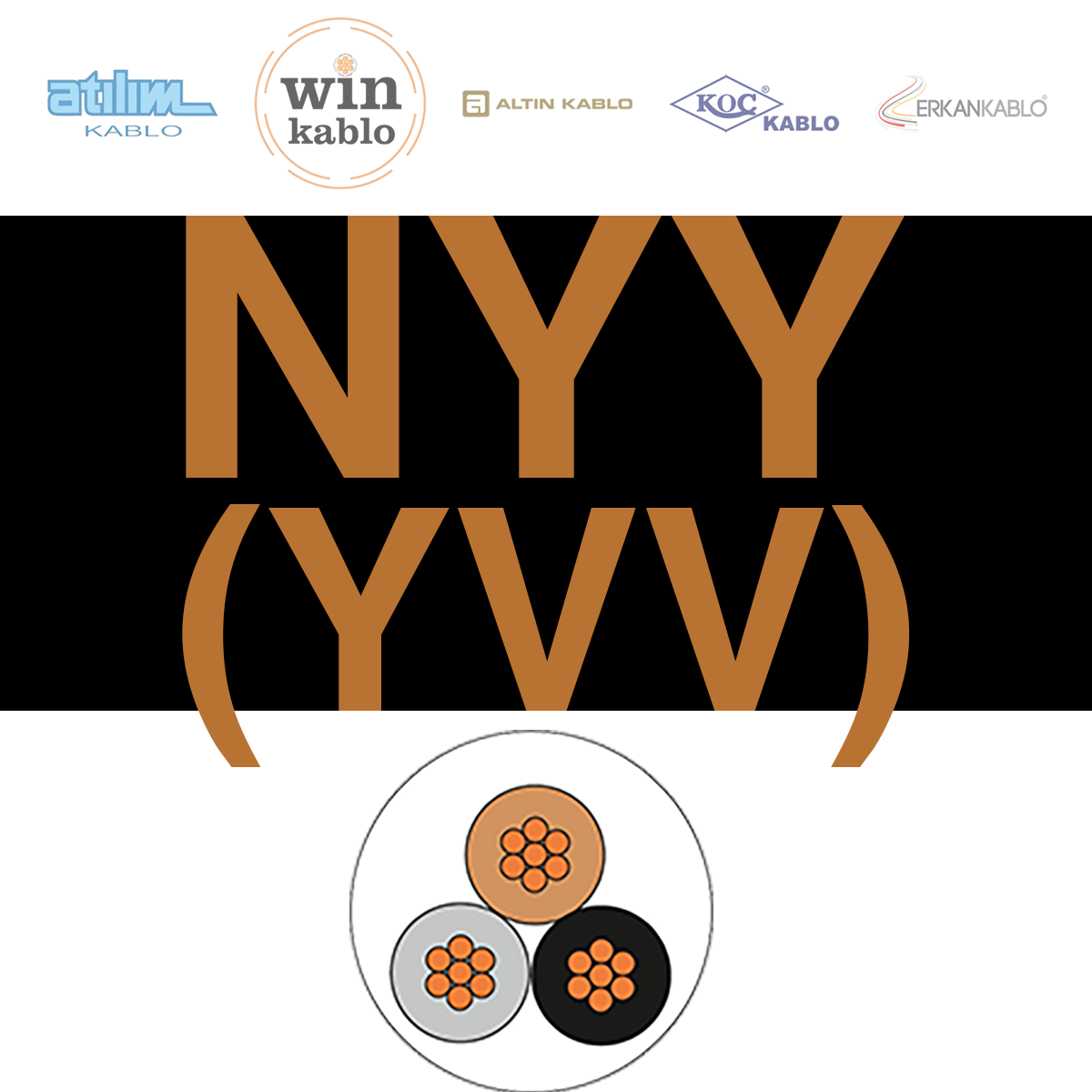

3x6mm² NYY (YVV) Kablo (1 Metre)_ GQRVYZ25



Ürün Tipi

YVV (NYY) 0.6/1kV Bir veya çok damarlı, tek veya çok telli, bakır iletkenli PVC yalıtkanlı, PVC dış kılıflı enerji kabloları.

Marka Kapsamı

Bu ürün,  aşağıdaki markalar kapsamında temin edilmektedir;





Teknik Bilgiler

-TS IEC 60502-1’e göre üretilirler.
- İzin Verilen İşletme Sıcaklığı: 70 ºC
- Maksimum Kısa Devre Sıcaklığı: 160 ºC (Kısa devre zamanı t ≤ 5 sn. için)
- İletken Yapısı: Rijit
- FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2
- CPR (Yapı Malzemeleri Yönetmeliği) Testi: EN 60332-1-2
- Test Gerilimi (AC): 3,5 kV

Kullanıldığı Yerler

Enerji, şebeke ve aydınlatma kablosu olarak açıkta, kablo kanallarında, toprak altında, özel olarak imal edildiği takdirde tatlı ve tuzlu suda kullanılırlar.

Ayrıntılı teknik özellikler için, aşağıda yer alan tablonun ilgili satır alanına bakınız.

Boyut ve Ağırlıklar				Elektriksel Bilgiler
Nominal Kesit	Dış Çap Yaklaşık	Net Ağırlık Yaklaşık	1000 m  Kablo İçin Sevk Makara Ölçüleri	20 °C ’ de İletken DC Direnci (Maks.)	Akım Taşıma Kapasitesi
					Toprakta (A)	Havada (A)
mm²	mm	kg/km	cm	ohm/km
3x1.5 re	11,0	160	90	12,1	27	19
3x2.5 re	12,0	215	90	7,41	36	25
3x4 re	14,0	310	90	4,61	47	34
3x6 re	15,0	380	100	3,08	59	43
3x10 rm	17,5	550	110	1,83	79	59
3x16 rm	20,0	780	120	1,15	102	79
3x25 rm	23,0	1150	130	0,727	133	100
3x35 rm	26,0	1500	140	0,524	159	125
3x50 rm	29,5	1960	160	0,387	188	153
3x70 rm	33,0	2700	180	0,268	232	195
3x95 rm	38,0	3650	210	0,193	280	238
3x120 rm	41,5	4500	210	0,153	318	275
3x150 rm	45,0	5450	230	0,124	359	320
3x185 rm	50,0	6900	200*	0,0991	406	364
3x240 rm	56,0	8700	220*	0,0754	473	430
3x300 rm	63,0	11250	230*	0,0601	535	510
3x400 rm	71,0	14300	210**	0,0470	613	595

re : Tek telli iletken YVV-U, rm : Bükülü iletken YVV-R,* 500 metre kablo için **250 metre kablo için
