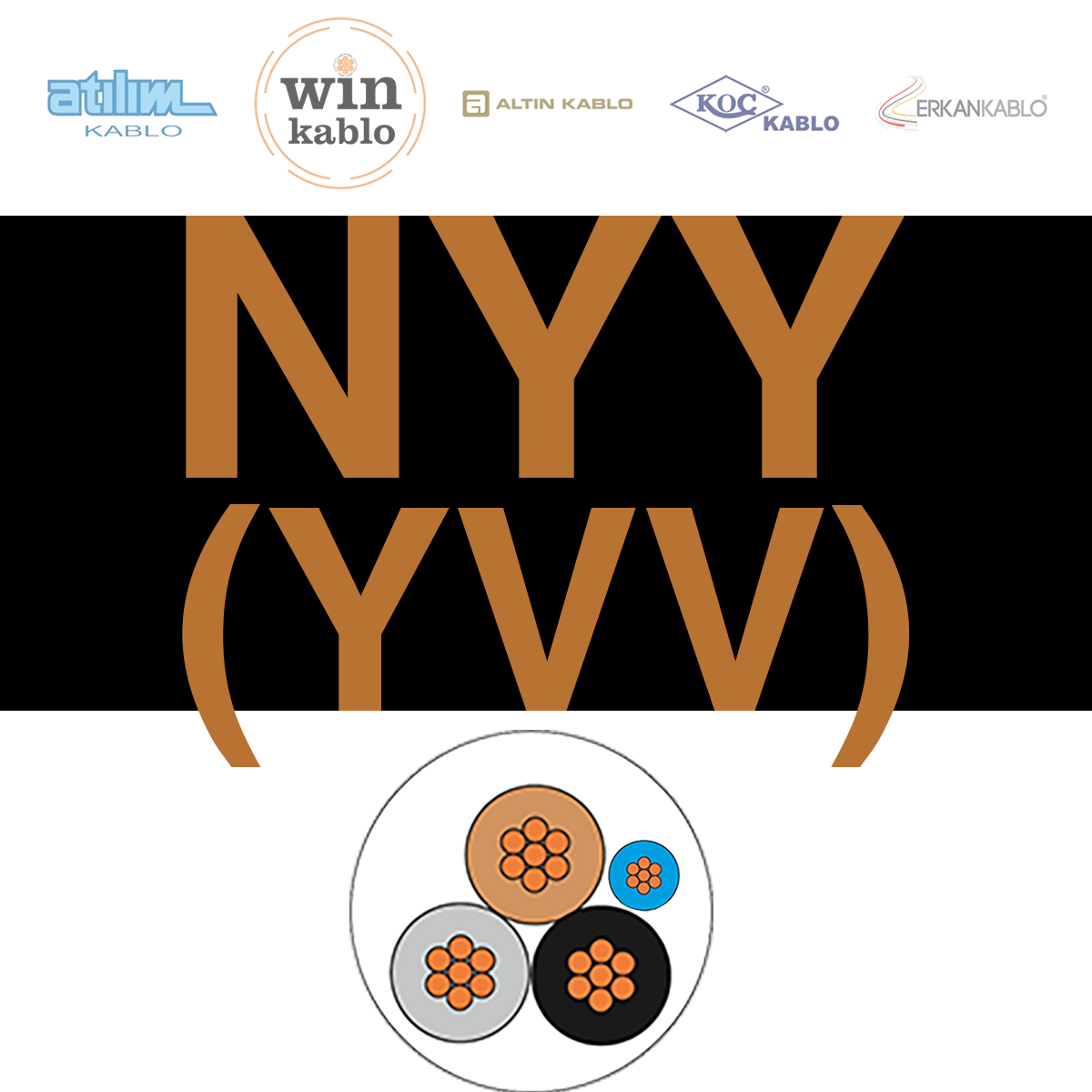

3x70+35mm² NYY (YVV) Kablo (1 Metre)_ BCFGNSW6
Ürün Tipi
YVV (NYY) 0.6/1kV Bir veya çok damarlı, tek veya çok telli, bakır iletkenli PVC yalıtkanlı, PVC dış kılıflı enerji kabloları.
Marka Kapsamı
Bu ürün, aşağıdaki markalar kapsamında temin edilmektedir;
Teknik Bilgiler
-TS IEC 60502-1’e göre üretilirler.
- İzin Verilen İşletme Sıcaklığı: 70 ºC
- Maksimum Kısa Devre Sıcaklığı: 160 ºC (Kısa devre zamanı t ≤ 5 sn. için)
- İletken Yapısı: Rijit
- FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2
- CPR (Yapı Malzemeleri Yönetmeliği) Testi: EN 60332-1-2
- Test Gerilimi (AC): 3,5 kV
Kullanıldığı Yerler
Enerji, şebeke ve aydınlatma kablosu olarak açıkta, kablo kanallarında, toprak altında, özel olarak imal edildiği takdirde tatlı ve tuzlu suda kullanılırlar.
Ayrıntılı teknik özellikler için, aşağıda yer alan tablonun ilgili satır alanına bakınız
|
Boyut ve Ağırlıklar
|
Elektriksel Bilgiler
|
|
|||||
|
Nominal Kesit
|
Dış Çap Yaklaşık
|
Net Ağırlık Yaklaşık
|
1000 m |
20 °C ’ de |
Akım Taşıma Kapasitesi
|
|
|
|
Toprakta (A)
|
Havada (A)
|
||||||
|
mm²
|
mm
|
kg/km
|
cm
|
ohm/km
|
|
||
|
3x16/10 rm
|
21,5
|
900
|
130
|
1,15
|
102
|
79
|
|
|
3x25/16 rm
|
24,5
|
1350
|
140
|
0,727
|
133
|
100
|
|
|
3x35/16 rm
|
26,5
|
1700
|
150
|
0,524
|
159
|
125
|
|
|
3x50/25 rm
|
31,0
|
2250
|
160
|
0,387
|
188
|
153
|
|
|
3x70/35 rm
|
34,5
|
3050
|
200
|
0,268
|
232
|
195
|
|
|
3x95/50 rm
|
40,0
|
4050
|
220
|
0,193
|
280
|
238
|
|
|
3x120/70 rm
|
43,0
|
5150
|
230
|
0,153
|
318
|
275
|
|
|
3x150/70 rm
|
47,5
|
6050
|
240
|
0,124
|
359
|
320
|
|
|
3x185/95 rm
|
52,5
|
7750
|
210*
|
0,0991
|
406
|
364
|
|
|
3x240/120 rm
|
59,0
|
9800
|
230*
|
0,0754
|
473
|
430
|
|
|
3x300/150 rm
|
66,0
|
12700
|
250*
|
0,0601
|
535
|
510
|
|
|
3x400/185 rm
|
74,0
|
16000
|
220**
|
0,0470
|
613
|
595
|
|
rm : Bükülü iletken, *500 metre kablo için, **250 metre kablo için
