4mm² HFFR NYAF (H07Z1-K) Kablo (100'lük)_BFJKPR12

Ürün Tipi

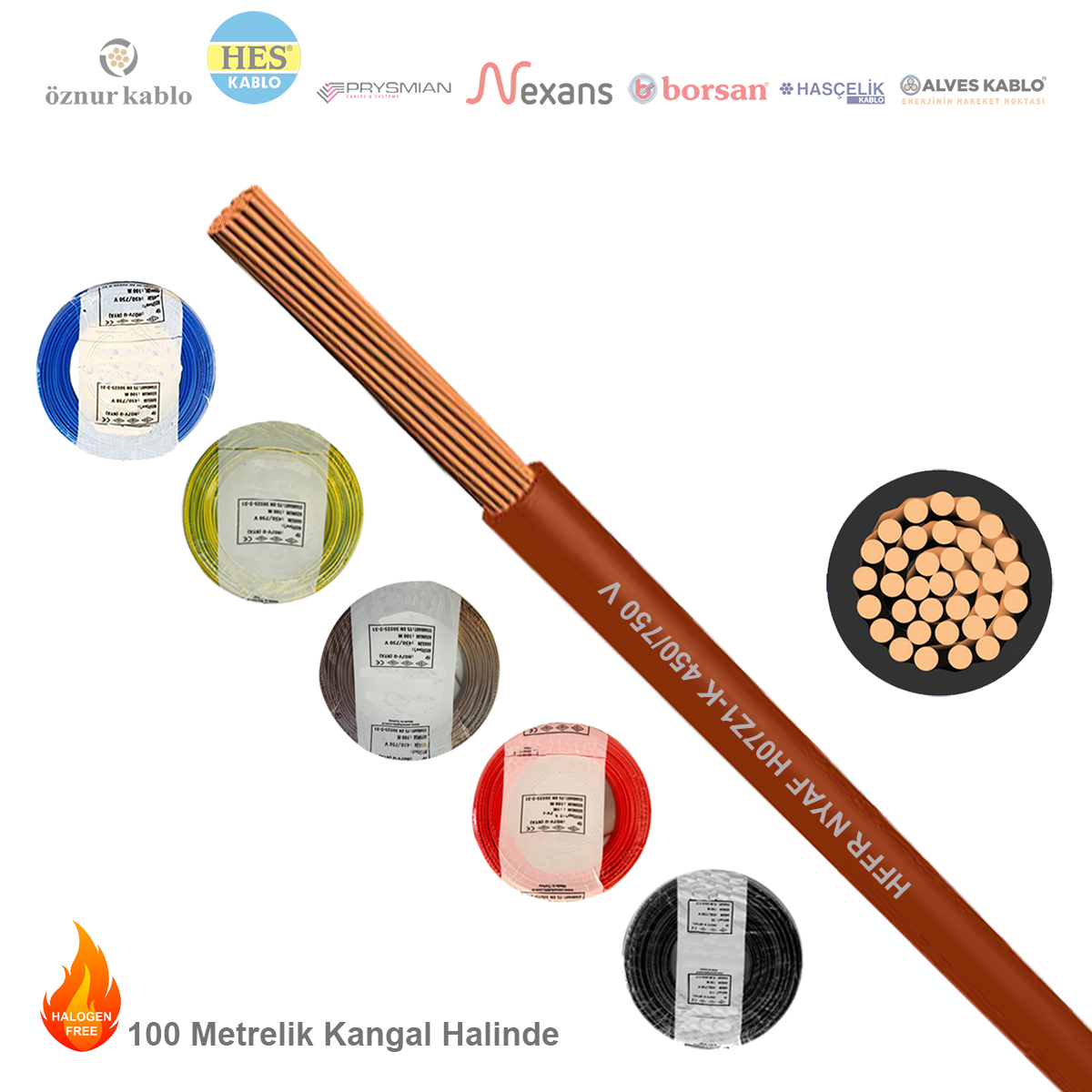

HO7Z1-K 450/750 V Halojensiz, Alev İletmeyen, HFFR İzoleli, Tek Damarlı, İnce Çok Telli Bakır İletkenli Kablolar

Teknik Bilgiler

- TS EN 50525-3-31’e uygun olarak üretilirler.
- İzin verilen işletme sıcaklığı: 70 ºC
- Maksimum Kısa Devre Sıcaklığı: 160 ºC
- İletken Yapısı: Bükülgen
- LS (Düşük Duman) Testi: IEC 61034 -1/2
- Yanan Damlacık Testi: IEC 60332-1-3
- HF (Halojenden Arındırılmışlık) Testi: IEC 60754 - 1/2
- FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2 ve IEC 60332-3-24 Cat.C
- CPR (Yapı Malzemeleri Yönetmeliği) Testi: EN 50399

Kullanıldığı Yerler

Kuru mekanlarda, şalt tesislerinde, dağıtım sistemlerinde, işletmelerde aydınlatma ve tesisat kablosu olarak kullanılırlar.

Marka Kapsamı

Bu ürün;  aşağıdaki markalar kapsamında temin edilmektedir.

Ayrıntılı teknik özellikler için, aşağıda yer alan tablonun ilgili satır alanına bakınız.

re : Tek telli iletken, rm : Bükülü iletken, *(H05Z1-U)

Boyut ve Ağırlıklar				Elektriksel Bilgiler
Nominal Kesit	Dış Çap Yaklaşık	Net Ağırlık Yaklaşık	1000 m Kablo İçin Sevk Makara Ölçüleri	20 °C’ de İletken DC Direnci (Maks.)	Akım Taşıma Kapasitesi
					Boruda (A)	Havada (A)
mm²	mm	kg/km	cm	ohm/km
*0.75 re	2,2	11	100	24,5	-	15
*1.0 re	2,3	14	100	18,1	11	19
1.5 re	2,8	20	100	12,1	14	24
2.5 re	3,4	31	100	7,41	19	32
4 re	3,8	45	100	4,61	26	42
6 re	4,3	64	100	3,08	34	54
10 rm	6,1	115	100	1,83	46	73
16 rm	6,8	170	100	1,15	61	98
25 rm	8,4	260	100	0,727	80	129
35 rm	9,5	355	1000	0,524	99	158
50 rm	11,0	480	1000	0,387	119	198
70 rm	13,0	670	1000	0,268	151	245
95 rm	14,7	920	1000	0,193	182	292
120 rm	16,2	1150	1000	0,153	210	344
150 rm	18,2	1400	1000	0,124	-	391
185 rm	20,2	1800	1000	0,0991	-	448
240 rm	22,5	2300	1000	0,0754	-	528
300 rm	26,0	2950	1000	0,0601	-	608
400 rm	29,0	3850	1000	0,0470	-	726
