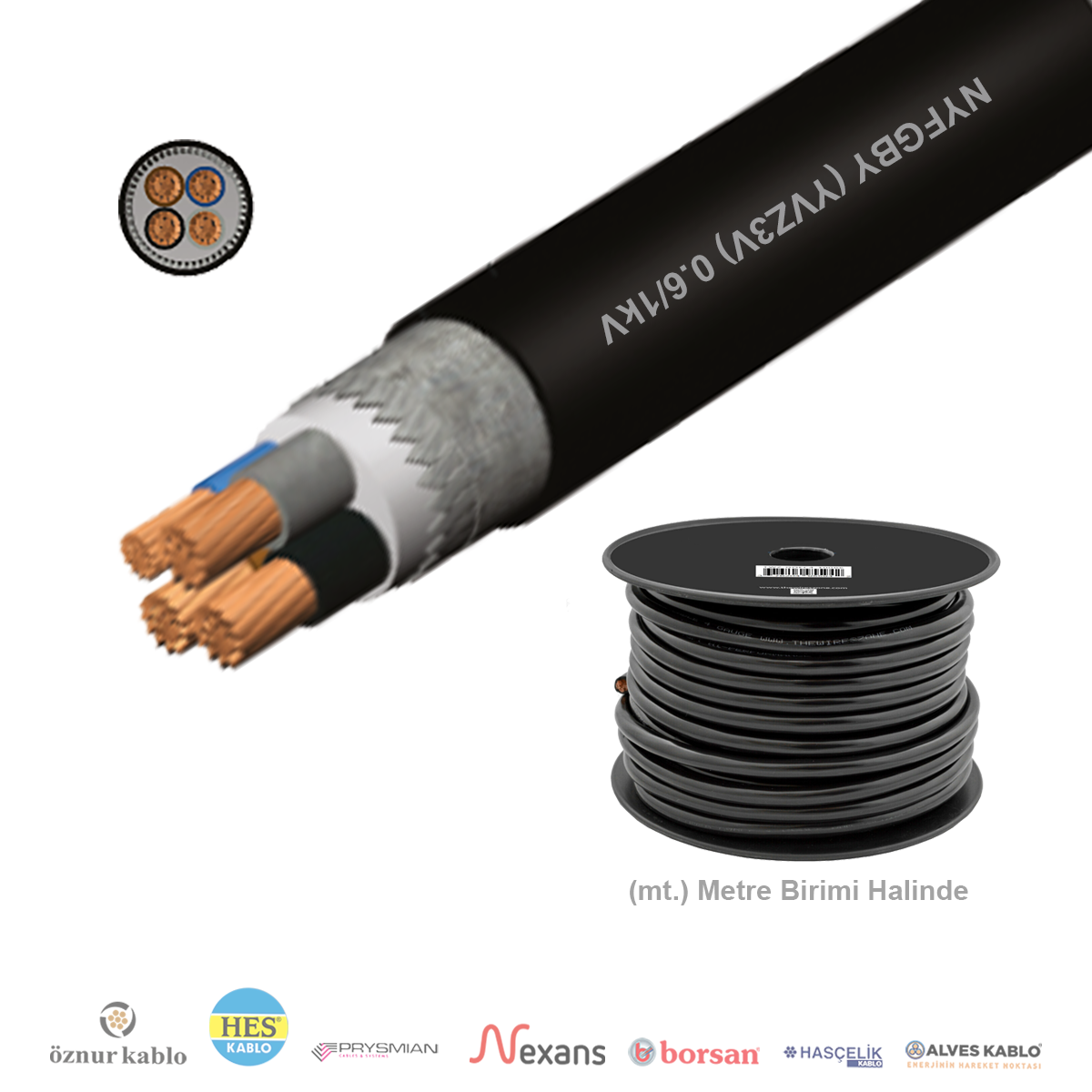

4x16mm² NYFGBY (YVZ3V) Çelik Zırhlı Kablo (1 Metre)_ GHLNVY36
Ürün Tipi
YVZ3V-R (NYFGBY) 0,6/1 kV Çok damarlı, çok telli, bakır iletkenli, PVC yalıtkanlı, galvanizli yassı çelik tel zırhlı, çapraz tutucu çelik bantlı, PVC iç ve dış kılıflı enerji kabloları.
Teknik Bilgiler
-TS IEC 60502-1’e göre üretilirler.
- İzin Verilen İşletme Sıcaklığı: 70 ºC
- Maksimum Kısa Devre Sıcaklığı: 160 ºC (Kısa devre zamanı t ≤ 5 sn. için)
- İletken Yapısı: Rijit
- FR (Aleve Dayanıklılık) Testi: IEC 60332-1-2
- CPR (Yapı Malzemeleri Yönetmeliği) Testi: EN 60332-1-2
- Test Gerilimi (AC): 3,5 kV
- Galvanizli Yassı Çelik Tel Zırhlı
Kullanıldığı Yerler
Bu kablolar, üzerlerindeki yassı çelik tellerden oluşan zırh sayesinde mekanik dış tesirlere karşı çok dayanıklıdırlar. Ağır işletme, serim ve montaj şartlarına uygundurlar. Toprak altında ve özel olarak imal edildiklerinde tatlı ve tuzlu suda kullanılırlar.
Marka Kapsamı
Bu ürün; aşağıdaki markalar kapsamında temin edilmektedir;
Ayrıntılı teknik özellikler için, aşağıda yer alan tablonun ilgili satır alanına bakınız.
|
Boyut ve Ağırlıklar
|
Elektriksel Bilgiler
|
|
|||||
|
Nominal Kesit
|
Dış Çap Yaklaşık
|
Net Ağırlık Yaklaşık
|
1000 m |
20 °C’ de |
Akım Taşıma Kapasitesi
|
|
|
|
Toprakta (A)
|
Havada (A)
|
||||||
|
mm²
|
mm
|
kg/km
|
cm
|
ohm/km
|
|
||
|
4x10 rm
|
22,5
|
1100
|
120
|
1,83
|
79
|
59
|
|
|
4x16 rm
|
25,0
|
1450
|
140
|
1,15
|
102
|
79
|
|
|
4x25 rm
|
28,5
|
2000
|
160
|
0,727
|
133
|
100
|
|
|
4x35 rm
|
31,5
|
2500
|
160
|
0,524
|
159
|
125
|
|
|
4x50 rm
|
35,0
|
3175
|
180
|
0,387
|
188
|
153
|
|
|
4x70 rm
|
40,0
|
4250
|
220
|
0,268
|
232
|
195
|
|
|
4x95 rm
|
45,0
|
5550
|
160*
|
0,193
|
280
|
238
|
|
|
4x120 rm
|
49,0
|
6800
|
200*
|
0,153
|
318
|
275
|
|
|
4x150 rm
|
53,5
|
8100
|
220*
|
0,124
|
359
|
320
|
|
|
4x185 rm
|
59,5
|
10100
|
220*
|
0,0991
|
406
|
364
|
|
|
4x240 rm
|
65,0
|
12500
|
200**
|
0,0754
|
473
|
430
|
|
|
4x300 rm
|
74,0
|
15900
|
220**
|
0,0601
|
535
|
510
|
|
|
4x400 rm
|
81,0
|
19900
|
240**
|
0,0470
|
613
|
595
|
|
|
5x10 rm
|
24,5
|
1300
|
130
|
1,83
|
79
|
59
|
|
|
5x16 rm
|
26,5
|
1700
|
150
|
1,15
|
102
|
79
|
|
|
5x25 rm
|
31,0
|
2350
|
160
|
0,727
|
133
|
100
|
|
|
5x35 rm
|
34,0
|
3050
|
160
|
0,524
|
159
|
125
|
|
|
5x50 rm
|
38,5
|
3850
|
200
|
0,387
|
188
|
153
|
|
|
5x70 rm
|
43,5
|
5080
|
230
|
0,268
|
232
|
195
|
|
|
5x95 rm
|
51,0
|
6750
|
180*
|
0,193
|
280
|
238
|
|
|
5x120 rm
|
53,0
|
8000
|
200*
|
0,153
|
318
|
275
|
|
|
5x150 rm
|
58,0
|
9900
|
210*
|
0,124
|
359
|
320
|
|
|
5x185 rm
|
66,0
|
12100
|
180**
|
0,0991
|
406
|
364
|
|
|
5x240 rm
|
74,0
|
15500
|
200**
|
0,0754
|
473
|
430
|
|
