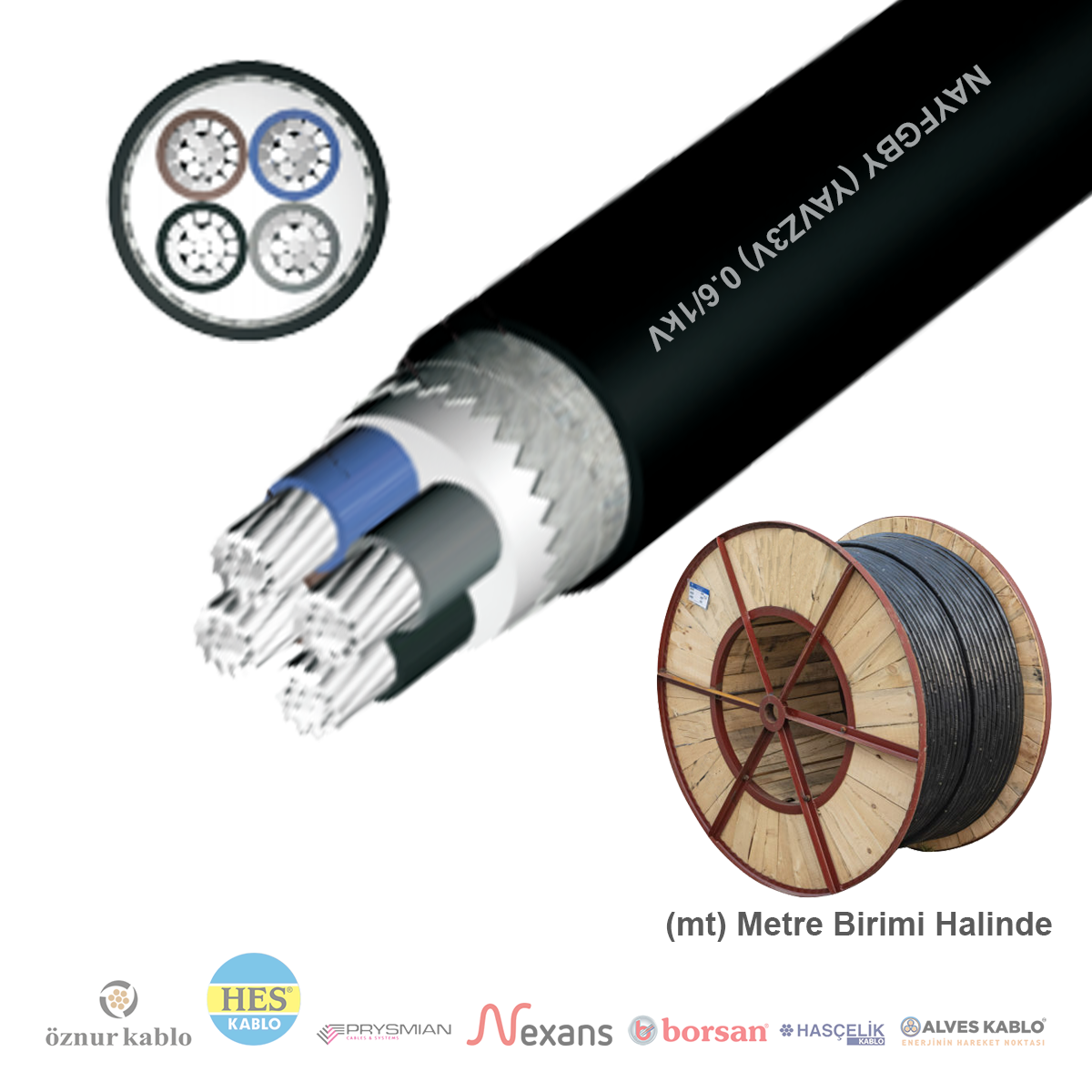

4x185mm² NAYFGBY (YAVZ3V) Kablo (1 Metre)_EFHMPT24
NAYFGBY (YAVZ3V) 0.6/1 kV PVC İzoleli, Yassı Galvanizli Çelik Tel Zırhlı, Çok Damarlı, Çok Telli Alüminyum İletkenli Kablo TS IEC 60502-1
|
Tip
|
YAVZ3V-R (TSE),NAYFGbY (VDE)
|
|
Standartlar
|
TS IEC 60502-1, VDE 0271
|
|
Yapısı
|
Alüminyum iletken, PVC izole, PVC dolgu, Galvanizli yassı çelik tel, Galvanizli çelik tutucu bant, PVC dış kılıf
|
|
Kullanıldığı Yerler
|
Mekanik zorlamalara dayanıklı ve ağır işletme şartlarına uygun olduğu için dahili, Harici toprak altında ve kablo kanalında kullanılır.
|
|
Teknik Veriler
|
Maks. çalışma sıcaklığı 70 °C |
Bu ürün; aşağıdaki markalar kapsamında temin edilmektedir.
Ayrıntılı teknik özellikler için, aşağıda yer alan tablonun ilgili satır alanına bakınız.
|
Boyut ve Ağırlıklar
|
Elektriksel Bilgiler
|
|||||
|
Nominal Kesit
|
Dış Çap Yaklaşık
|
Net Ağırlık
|
1000 m |
20 °C’de |
Akım taşıma kapasitesi |
|
|
(mm²)
|
(mm)
|
(kg/km)
|
(cm)
|
(ohm/km)
|
Toprakta (A) |
Havada (A) |
|
4x25 rm
|
30,0
|
1450
|
160
|
1,200
|
99
|
83
|
|
4x35 rm
|
33,0
|
1750
|
160
|
0,868
|
118
|
102
|
|
4x50 rm
|
36,0
|
2250
|
180
|
0,641
|
142
|
124
|
|
4x70 rm
|
41,0
|
2750
|
220
|
0,443
|
176
|
158
|
|
4x95 rm
|
46,0
|
3400
|
230
|
0,320
|
211
|
190
|
|
4x120 rm
|
50,0
|
3950
|
240
|
0,253
|
242
|
221
|
|
4x150 rm
|
55,0
|
4900
|
220*
|
0,206
|
270
|
252
|
|
4x185 rm
|
60,0
|
5750
|
220*
|
0,164
|
308
|
289
|
|
4x240 rm
|
68,0
|
7050
|
230*
|
0,125
|
363
|
339
|
|
4x300 rm
|
73,0
|
9000
|
240*
|
0,100
|
412
|
377
|
|
4x400 rm
|
82,0
|
10800
|
240**
|
0,0778
|
475
|
444
|
