SN2 Serisi 32A-35kA-3 Kutup-T. A. Sahası: 22-32A-Termik Ayar Sahalı Tip Kompakt Şalter_Viko by Panasonic

SN2 Serisi Kompakt Şalterler;

Maksimum esneklik, yüksek verimlilik ve performans sağlayan VIKO Kompakt Şalter grubu, yeni SN2 serisiyle elektrik tesisatlarını etkin korumayla buluşturuyor, kullanıcı ve uygulayıcılarına güçlü ve geniş bir ürün yelpazesi sunuyor.

• TS EN 60947-2 standardına uyumlu

• Sabit, Termik Ayarlı, Elektronik, Kaçak Akımlı olmak üzere 4 ayrı tip

• 1 6A - 1 600A arası beyan akım değerleri

• 25kA, 35kA, 50kA, 70kA kesme kapasitesi değerleri

Kompakt Şalterler

Sabit Tip SN2 Serisi

Kompakt Şalter Aşırı yük ve kısa devrelere karşı koruma yapan devre kesici cihazlardır.
Beyan Akımları: 16,20,25, 32, 40, 50,63, 80, 100, 125,160, 200, 250, 315, 400, 500, 630, 800A
Kısa Devre Kesme Kapasiteleri: 25kA, 35kA, 50kA
6 boyut

VMF-SN2 serisi kompakt şalterler 16A'den 800A beyan akım değerine kadar yüksek akım kesme kapasitesinde termik ve manyetik olarak koruma sağlarlar. Termik ve manyetik ayar sahaları sabittir.

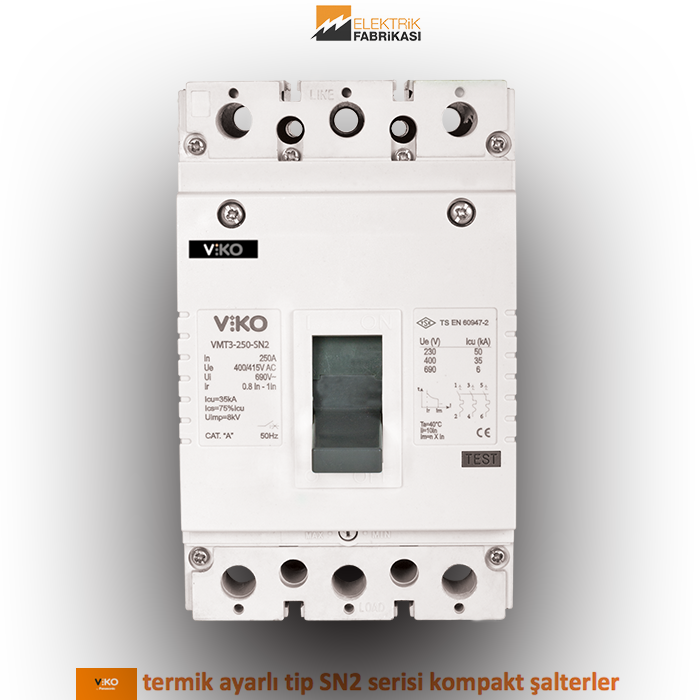

Termik Ayarlı Tip SN2 Serisi

Termik Ayarlı Tip

Kompakt Şalter Aşırı yük ve kısa devrelere karşı koruma yapan devre kesici cihazlardır. Termik ayar sahası bulunmaktadır.
Termik Ayar Sahası : ( 0.8x - 1x )
Beyan Akımları: 16,20,25, 32, 40, 50,63, 80, 100, 125,160, 200, 250, 315, 400
Kısa Devre Kesme Kapasiteleri: 25kA, 35kA, 50kA
3 boyut

VMT-SN2 serisi kompakt şalterler 16A'den 400A'e kadar beyan akım değerlerinde yüksek akım kesme kapasitesinde termik ve manyetik koruma sağlarlar. Termik ayarlı kompakt şalterlerde bulunan termik ayar sahası özelliği ile termik ayar kısmı beyan akımının 0,7 ile 1 katı arasında değerlerinde ayar yapılabilmektedir.

Kaçak Akımlı Tip SN2 Serisi

Kompakt Şalter Aşırı yük ve kısa devrelere karşı koruma yapan devre kesici cihazlardır. İlave olarak kaçak akım koruma fonksiyonu bulunmaktadır.
Beyan Akımları: 50,63, 80, 100, 125,160, 200, 250A
Kaçak Akım Ayar Sahası: 100mA - 500mA
Kısa Devre Kesme Kapasiteleri: 25kA, 35kA
2 boyut

VMR serisi kompakt şalterler 50A'den 250A'e kadar beyan akım seçenekleri ile yüksek kesme kapasitesinde termik, manyetik ve bunlara ilave kaçak akım koruma özelliğine sahiptir. Sabit tip şaltere ilave olarak sunulan kaçak akım ayar özelliği ile 100, 300, 500mA kaçak akım kesme değerlerinde kaçak akım hassasiyet ayarı mevcuttur. Termik ve manyetik korumaya ilave kaçak akım koruma özelliği ile tesisatta komple çözüm sağlar. Cihazın ayarları cihazın alt kısmında bulunan switchler ile sağlanır.

Elektronik Tip SN2 Serisi

Kompakt Şalter Aşırı yük ve kısa devrelere karşı koruma yapan devre kesici cihazlardır. Elektronik ayar sahalı ürünlerdir.
Beyan Akımları: 250, 315, 400, 500, 630, 800, 1000, 1250, 1600A
Termik Ayar Sahası : (0.8x - 1x ) arası
Manyetik Ayar Sahası : ( 1,5x - 12x ) arası
Kısa Devre Kesme Kapasiteleri: 35kA, 50kA, 70kA
4 boyut

VME-SN2 serisi kompakt şalterler ile 800A'den 1600A değerine kadar yüksek akım kesme kapasitesi değerlerinde üstün koruma sunulmaktadır. Cihazın ayar kısımları cihazın alt kısmında bulunan switchler ile sağlanır.

Kompakt Şalter Aksesuarları SN2 serisi

Yardımcı Kontak

Kompakt şalterlere tasarımsal uyumlu olarak açtırma bobini, düşük gerilim bobini, motor mekanizması, alarm kontağı, yardımcı kontak ve uzatmalı kurma kolu aksesuarları kullanılabilmektedir.
- Açtırma Bobini
- Düşük Gerilim Bobini
- Motor Mekanizması
- Uzatmalı Kurma Kolu
- Alarm Kontağı
- Yardımcı Kontak
