VMF Serisi Sabit Tip Kompakt Şalter 200A/250A-35kA-3 Kutup_Viko by Panasonic

Kompakt Şalterler;

yüksek verimlilik, maksimum esneklik ve performans...

• Kompaktebatlarda

• Basit ve sağlam çalışma mekanizması

• Hızlı, kolay ve güvenli monte edilebilen aksesuarlar

• Kolay kurulum

• Her seçeneğe uygun kısa devre kesme kapasitesi

Viko by Panasonic Kompakt Şalterler

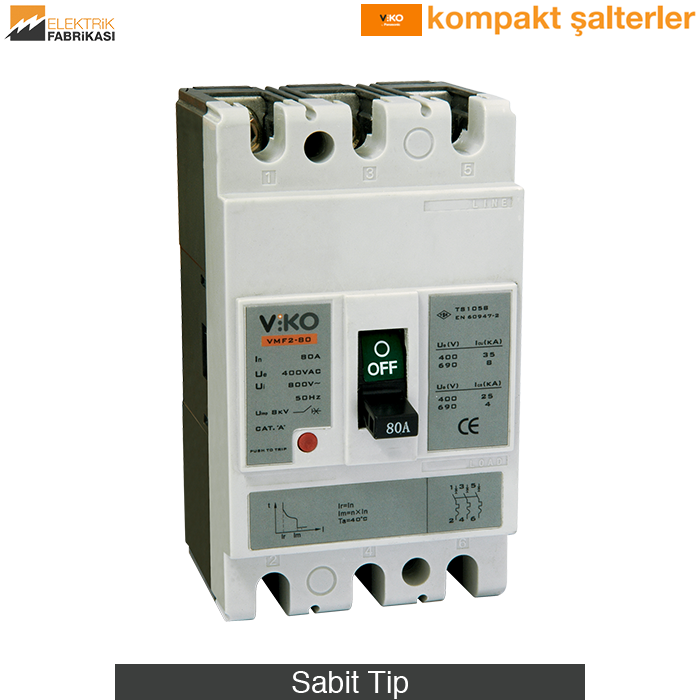

Sabit Tip

Kompakt Şalter Aşırı yük ve kısa devrelere karşı koruma yapan devre kesici cihazlardır.
Beyan Akımları: 16,20,25, 32, 40, 50,63, 80, 100, 125,160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600A
Kısa Devre Kesme Kapasiteleri: 20kA, 35kA, 50kA, 65kA
6 boyut

VMF serisi kompakt şalterler 16A'den 1600A beyan akım değerine kadar yüksek akım kesme kapasitesinde termik ve manyetik olarak koruma sağlarlar. Termik ve manyetik ayar sahaları sabittir.

Kaçak Akımlı Tip

Kompakt Şalter Aşırı yük ve kısa devrelere karşı koruma yapan devre kesici cihazlardır. İlave olarak kaçak akım koruma fonksiyonu bulunmaktadır.
Beyan Akımları: 50,63, 80, 100, 125,160, 225, 250, 315, 400, 630, 800A
Kaçak Akım Ayar Sahası: 50mA - 1A
Gecikme Zaman Ayarı: 0.1-1s
Kısa Devre Kesme Kapasiteleri: 35kA, 50kA, 65kA
4 boyut

VMR serisikompakt şalterler SOA'den 800A'e kadar beyan akım seçenekleri ile yüksek kesme kapasitesinde termik, manyetik ve bunlara ilave kaçak akım koruma özelliğine sahiptir. Sabit tip şaltere ilave olarak sunulan kaçak akım ayar özelliği ile 1 A'e kadar olan kaçak akımları cihaz algılayarak yine 1 saniyeye kadar ayar yapılabilen gecikme süresi ile koruma sağlar. Termik ve manyetik korumaya ilave kaçak akım koruma özelliği ile tesisatta komple çözüm sağlar.

Elektronik Tip

Kompakt Şalter Aşırı yük ve kısa devrelere karşı koruma yapan devre kesici cihazlardır. Elektronik ayar sahalı ürünlerdir.
Beyan Akımları: 100, 250, 400, 630, 800, 1250, 1600A
Termik Ayar Sahası : (0.4x - 1x ) arası
Manyetik Ayar Sahası : ( 2x - 10x ) arası
Kısa Devre Kesme Kapasiteleri: 35kA, 50kA, 65kA
5 boyut

VME serisi kom pakt şalterler ile 1 OOA'den 1600A değerine kadar yüksek akım kesme kapasitesi değerlerinde üstün koruma sağlanır. Cihazın ayar kısımları cihazın alt kısmında bulunan switchler ile sağlanır.

Kaçak Akım Kombinasyonlar

400A'e kadar şalterlerimiz ile kaçak akım seti oluşturabilme alternatifi sunulmaktadır. Oluşturulacak yapıda toroid akım trafosu, şönt açtırma bobini ve kaçak akım algılama rölesi olması gerekmektedir. Böylelikle bu kurulumla 400 ampere kadar termik ayarlı kaçak akım korumalı kompakt şalter oluşturulacaktır. Kaçak Akım Kombinasyonu oluşturabilmek için Kompakt Şalter, VELR Serisi Kaçak Akım Algılama Rölesi, VTIR serisi Toroid Akım Trafosu ve Kompakt Şaltere uygun olan Şönt Açtırma Bobini birlikte sipariş edilmelidir.

Kompakt Şalter Aksesuarları;

ŞÖNT AÇTIRMA BOBİNİ

Kompakt şaltere açtırma kumandası verir. Ürün Kodu: VMA-SR.

DÜŞÜK GERİLİM BOBİNİ

Gerilim düşümü seviyesi %35 ile %70 arasında iken kompakt şalteri açtırır. Ürün Kodu: VMA-UVR

YARDIMCI KONTAK BLOGU

Devre kesicinin açık ya da kapalı konumuna göre elektriksel sinyalizasyonu beslemek için kullanılır. Ürün Kodu: VMA-AU

ALARM KONTAGI

Devre kesicinin açma - kapama durumunu gösterecek uyarıyı sağlar. Ürün Kodu: VMA-W

UZATMALI DÖNER KURMA KOLU

Döner kol yardımıyla devre kesiciye pano kullanımlarında kapağı açmadan açma kapama yaptırmak için kullanılır.

Ürün Kodu: VMA-MM

MOTOR MEKANİZMASI

Kompakt şalterle yapılan bağlantıyla uzaktan açma - kapama yapmak için kullanılır. Ürün Kodu: VMA-EM

MEKANİK KİLİT

iki devre kesicinin aynı anda kapalı konuma geçmesini engeller. Ürün Kodu: VMA-MI
